     Преобразователь частоты – это электрическое устройство, предназначенное для регулирования скорости вращения электродвигателей переменного тока. Преобразователи частоты широко применяются для бесступенчатого регулирования частоты вращения любых асинхронных электродвигателей, в том числе электроприводов различных станков, машин и механизмов, насосов, вентиляторов, компрессоров, конвейеров и других различных установок и технологических комплексов.  Они (преобразователи частоты) позволяют широко применять регулируемые асинхронные электроприводы там, где раньше применялись нерегулируемые электроприводы или регулируемые электроприводы постоянного тока. Частотные преобразователи обеспечивают полную электронную защиту преобразователя и двигателя от перегрузок по току, перегрева, утечки на землю и обрыва фазы. Преобразователь позволяет отслеживать и отображать на цифровом пульте основные параметры системы: заданную скорость, выходную частоту, ток и напряжение двигателя, выходную мощность и момент, состояние дискретных входов, общее время работы преобразователя и т. д.

LS Electric

Компания LS Electric — мировой лидер в области электроснабжения, автоматизации и зеленых технологий. Вся реализуемая продукция сертифицирована в соответствии со многими международными стандартами и системой ГОСТ России.

Преобразователи частоты M100

Оптимальный компактный привод для решения задач в малых габаритах. Идеален для небольших насосов, вентиляторов, конвейерных установок.

Преобразователи частоты G100

Новейшая общепромышленная серия преобразователей частоты G100 это: бессенсорное векторное управление, повышенная производительность, встроенный ЭМС фильтр, защита от химически агрессивных сред 3С2 и соответствующая военным стандартам надежность. Частотник на все случаи жизни!

Преобразователи частоты H100

Новейшая энергосберегающая серия преобразователей частоты. Все необходимые HVAC функции в компактном корпусе. Встроенный технологический контроллер насосной станции. Высокая надежность и адаптивность к российским сетям.

     ProfiMaster - серия общепромышленных преобразователей частоты широкого применения, разработаны совместно специалистами Промышленной Группы "Приводная Техника" и компании LS Industrial Systems, специально для российских условий эксплуатации. На основе изучения мнения российских потребителей был создан продукт, в котором учтены все их требования к этому классу устройств, преобразователи частоты поставляются с интерфейсом на русском языке, расширенным набором защит, рядом специфических функций и, главное, ориентированны на наиболее приемлемый средний уровень цены.

     Четыре модельных ряда ProfiMaster обеспечивают полный охват применений и оптимальный подбор устройства для решения задач плавного регулирования скорости любых асинхронных двигателей: от применения преобразователя PM-E520 для привода небольших конвейеров до работы PM-S540 в подъемно-транспортном оборудовании.
ProfiMaster — простота в сочетании с высокой функциональностью, небольшие габариты и высокая надежность. Не оставлены без внимания и вопросы коммуникаций привода с АСУ ТП а также программирования привода с использованием специализированного программного обеспечения.

    Вне зависимости от сложности Вашей задачи Вы можете быть уверены, что с ней справятся современные приводы ProfiMaster, а наша компания станет Вашим надежным партнером в поставках и интеграции приводной техники.

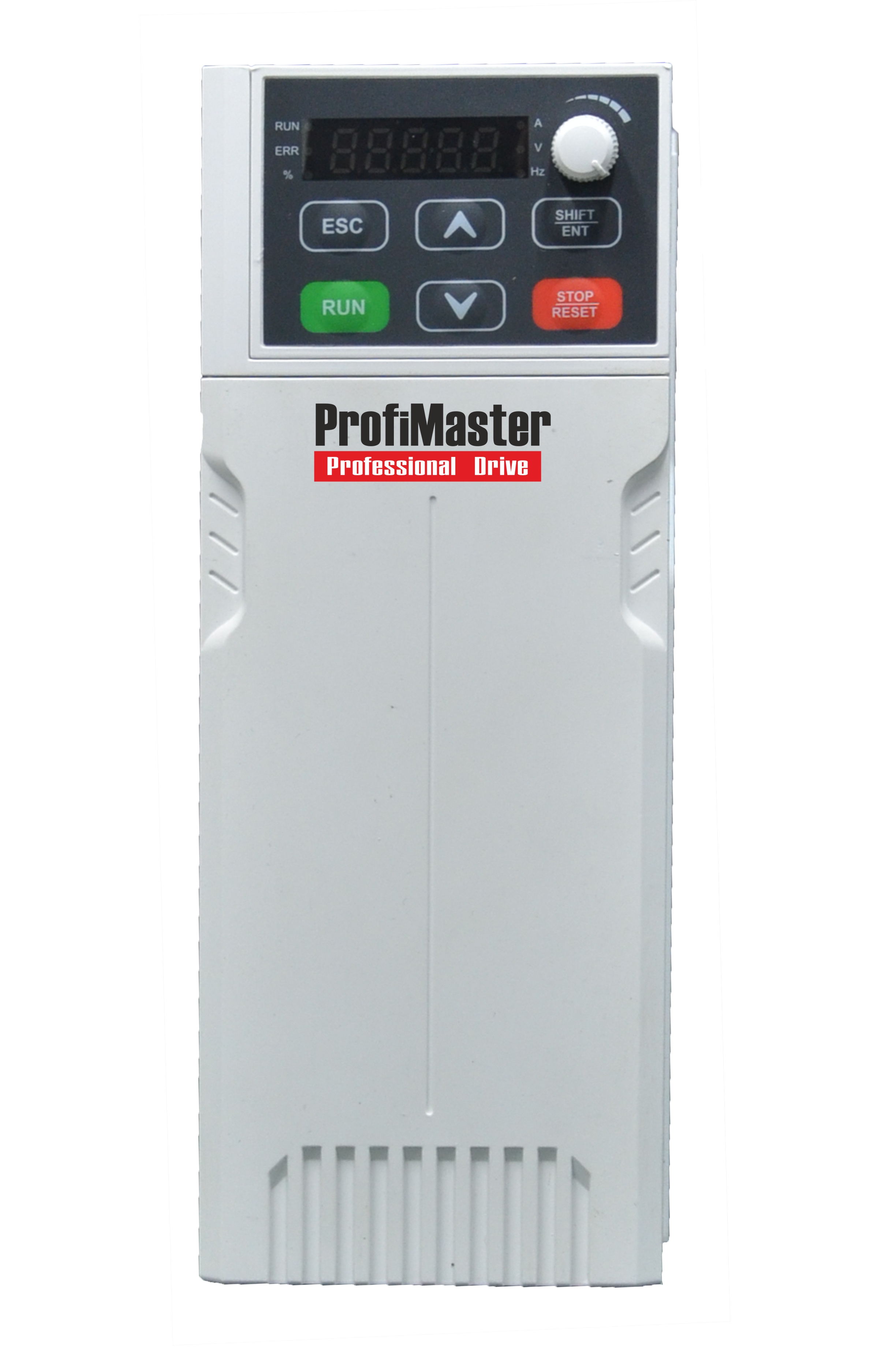

PM01 Компактная серия

Данная серия обладает функционалом для управления асинхронными 1-фазными и 3-фазными электродвигателями 220В мощностью 0,4…4,0 кВт и 3-фазными асинхронными электродвигателями 380В мощностью 0,7…7,5 кВт.  Отличительными особенностями линейки РМ01 являются узкий форм-фактор корпуса книжного типа, соответствие стандарту ЭМС С3 (ГОСТ МЭК 61800-3-2016), векторный режим управления и возможность монтажа нескольких ПЧ серии РМ01 в ряд вплотную друг к другу, то есть без зазоров, благодаря передовой системе охлаждения. 1-строчный съемный LED пульт управления поставляется в базовой комплектации.  РМ01 подходит для управления электродвигателями вентиляторов, насосов, компрессоров и приводов малых станков. Особенности и применение С помощью частотного преобразователя этой линейки можно решить несколько задач: экономичное потребление энергии, минимум затрат на техобслуживание, постоянный контроль за технологическими процессами, увеличение эксплуатационного ресурса техники. ПЧ оснащены современными интерфейсами управления, специализированными защитными системами и имеют широкий диапазон выходных частот. Модели представлены в разных вариантах по мощности, параметрам электросети, набору функций. Частотные преобразователи используют в машиностроении, строительстве, пищевом производстве, находят применение для управления электродвигателями различных установок: штамповочных прессов, насосов, конвейеров, резательных станков, грузоукладчиков и другого оборудования.

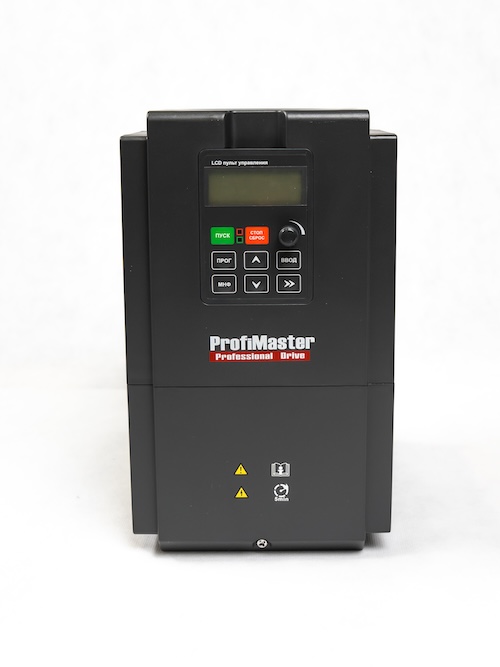

РМ150А-N Базовая серия с расширенным функционалом

Данная серия предназначена для управления как асинхронными, так и синхронными (PMSM) 3-фазными электродвигателями 380В мощностью 0,7…75 кВт. PM150A-N представляет собой результат эволюционного развития линейки РМ150А, сохранив все её преимущества. Данная серия сочетает возможность управления синхронными 3-фазными электродвигателями с постоянными магнитами (PMSM), встроенный ПЛК для реализации сложных алгоритмов управления электроприводами и автоматизации производственных процессов, и специальный пожарный режим работы. PM150A-N подходит для управления двигателями вентиляторов, насосов, компрессоров, в том числе синхронных с высоким классом энергоэффективности, а также на инфраструктурных объектах, где пожарный режим работы является одним из основных требований. Особенности и применение С помощью частотного преобразователя этой линейки можно решить несколько задач: экономичное потребление энергии, минимум затрат на техобслуживание, постоянный контроль за технологическими процессами, увеличение эксплуатационного ресурса техники. ПЧ оснащены современными интерфейсами управления, специализированными защитными системами и имеют широкий диапазон выходных частот. Модели представлены в разных вариантах по мощности, параметрам электросети, набору функций. Частотные преобразователи используют в машиностроении, строительстве, пищевом производстве, находят применение для управления электродвигателями различных установок: штамповочных прессов, насосов, конвейеров, резательных станков, грузоукладчиков и другого оборудования.

PM500D

С помощью частотного преобразователя линейки PM500D можно решить несколько задач: экономичное потребление энергии, минимум затрат на техобслуживание, постоянный контроль за технологическими процессами, увеличение эксплуатационного ресурса техники. ПЧ PM500D оснащены современными интерфейсами управления, специализированными защитными системами и имеют широкий диапазон выходных частот. Модели представлены в разных вариантах по мощности, параметрам электросети, набору функций. Частотные преобразователи PM500D используют в машиностроении, строительстве, пищевом производстве, находят применение для управления электродвигателями различных установок: штамповочных прессов, насосов, конвейеров, резательных станков, грузоукладчиков и другого оборудования.

РМ500S Функциональная серия с повышенной выходной частотой

Серия РМ500S предназначена для управления асинхронными и синхронными (PMSM) 3-фазными электродвигателями 380В мощностью 0,7…630 кВт. РМ500S сочетает преимущества модернизированной серии РМ500Е с возможностью работы на повышенной выходной частоте до 4000 Гц. В конструкции также предусмотрен слот для энкодерной платы расширения, что позволяет реализовать режим управления с обратной связью. РМ500S подходит как для управления агрегатами, к которым предъявляются особые требования к частоте вращения ротора и поддержанию момента на всём диапазоне частот, например, шпиндели станков или высокоскоростные вентиляторы. Особенности и применение С помощью частотного преобразователя этой линейки можно решить несколько задач: экономичное потребление энергии, минимум затрат на техобслуживание, постоянный контроль за технологическими процессами, увеличение эксплуатационного ресурса техники. ПЧ оснащены современными интерфейсами управления, специализированными защитными системами и имеют широкий диапазон выходных частот. Модели представлены в разных вариантах по мощности, параметрам электросети, набору функций. Частотные преобразователи используют в машиностроении, строительстве, пищевом производстве, находят применение для управления электродвигателями различных установок: штамповочных прессов, насосов, конвейеров, резательных станков, грузоукладчиков и другого оборудования.

РМ30 передовая серия

Данная серия предназначена для управления как асинхронными, так и синхронными (PMSM) 3-фазными электродвигателями 380В мощностью 5,5…75 кВт. РМ30 — это линейка, которая была разработана благодаря многолетнему опыту и передовым техническим компетенциям. Он сочетает в себе лучшие характеристики предыдущих моделей и включает в себя ряд инновационных решений, которые обычно используются лидерами рынка. В устройствах линейки предусмотрены два разъёма: один предназначен для энкодерной платы расширения, а другой — для платы коммуникации. Это даёт возможность использовать режим управления с обратной связью и оперативно обмениваться данными с верхним уровнем системы управления. Функция STO в РМ30, позволяет данной линейке соответствовать самым высоким требованиям промышленной безопасности. Фильтр электромагнитных помех класса С2 позволяет использовать устройство без дополнительных средств защиты от помех. Все модели имеют встроенный DC-фильтр, который уменьшает влияние высших гармоник в среднем до 33% от исходного уровня, при этом коэффициент мощности остаётся выше 0,95. В базовую комплектацию входит инновационный пульт с ЖК-дисплеем. На экране пульта представлено русскоязычное меню, что повышает удобство его применения. Пульт оснащён функциями резервного копирования и восстановления параметров, а также предоставляет возможность гибкой настройки главного экрана под конкретные задачи. Дополнительно в пульте реализована специальная функция отображения показаний 4-канального осциллографа. Эта серия предназначена для контроля работы электроприводов в проектах, связанных с важными инфраструктурными объектами и механизмами, для которых критически важны вопросы безопасности, эффективности и коммуникационных возможностей.

PM500A IP65 функциональная серия с повышенной степенью защиты

Данная серия частотных преобразователей предназначена для управления трёхфазными асинхронными электродвигателями с питанием 380 В и диапазоном мощностей от 4,0 до 37 кВт. Устройства поддерживают входное напряжение 1-ф 380 В и выходное 3-ф 380 В, обеспечивая работу электроприводов в скалярном и векторном режимах без обратной связи. Частотный диапазон составляет от 0 до 600 Гц, что позволяет использовать оборудование как для стандартных механизмов, так и для задач, требующих расширенного регулирования скорости. Встроенный тормозной модуль на мощность до 37 кВт обеспечивает эффективное управление динамическими нагрузками. Удобство эксплуатации повышает русифицированная панель управления с LED/LCD-индикатором. Благодаря совокупности характеристик данная линейка подходит для широкого спектра применений — от вентиляторов и насосов до конвейеров, подъёмных и транспортных механизмов.Данная серия частотных преобразователей предназначена для управления трёхфазными асинхронными электродвигателями с питанием 380 В и диапазоном мощностей от 4,0 до 37 кВт. Устройства поддерживают входное напряжение 1-ф 380 В и выходное 3-ф 380 В, обеспечивая работу электроприводов в скалярном и векторном режимах без обратной связи. Частотный диапазон составляет от 0 до 600 Гц, что позволяет использовать оборудование как для стандартных механизмов, так и для задач, требующих расширенного регулирования скорости. Встроенный тормозной модуль на мощность до 37 кВт обеспечивает эффективное управление динамическими нагрузками. Удобство эксплуатации повышает русифицированная панель управления с LED/LCD-индикатором. Благодаря совокупности характеристик данная линейка подходит для широкого спектра применений — от вентиляторов и насосов до конвейеров, подъёмных и транспортных механизмов.

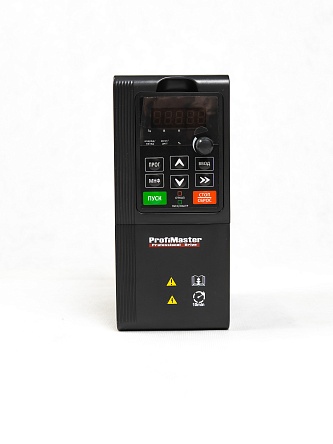

РМ500Е Функциональная серия с расширенными возможностями

Данная серия предназначена для управления как асинхронными, так и синхронными (PMSM) 3-фазными электродвигателями 380В мощностью 0,7…630 кВт. РМ500Е является результатом технической модернизации линейки РМ500А и сочетает в себе как преимущества исходной серии, так и современные алгоритмы для управления синхронными 3-фазными электродвигателями с постоянными магнитами (PMSM). В конструкции РМ500Е предусмотрен слот для установки платы расширения для работы с энкодером и реализации режима управления с обратной связью (с замкнутым контуром). РМ500Е подходит для управления двигателями вентиляторов, насосов, компрессоров, в том числе синхронных с высоким классом энергоэффективности, конвейеров, дробилок, дутьевых вентиляторов, а также кранов, подъёмников и транспортеров, где точное управление с замкнутым контуром является одним из основных технических требований.

Profimaster PM-E [220В, 0.1, 0.2, 0.4 кВт]

 PM-E520 представляет собой сочетание достаточной мощности и компактности. Он наиболее востребован при использовании в небольших механизмах, таких как упаковочные машины, небольшие конвейеры, беговые дорожки, полиграфические машины, электродвери и ставни. Управление стало проще благодаря  применению 6 кнопок и  поворотного задатчика скорости на встроенном пульте преобразователя. Кроме того, удобство гарантируется ограничением  общего числа параметров  до 100.

 Основные функции:

 Улучшенные защиты – защиты активны во время работы, а не только при старте

 Встроенный ПИ регулятор – обеспечивает поддержание технологического параметра по обратной связи

 Встроенный RS-485 интерфейс – для работы преобразователя в информационных промышленных сетях.

 Русификация – русифицированный пульт управления и документация на русском языке

   Технические параметры

   Инструкция

 Profimaster PM-C [220В, 0.4, 0.75, 1.5, 2.2 кВт]

Основные функции:

 Способ управления – U/f-регулирование, векторное управление без датчика.
 Встроенный ПИД-регулятор. Встроенный входной фильтр.
Автоопределение параметров двигателя.
 5 многофункциональных входов.
 2 многофункциональных выхода (выход реле типа “сухой контакт”, выход типа “открытый коллектор”).
 Аналоговый вход (0 – 10В). Аналоговый вход (4-20мА). Аналоговый выход (0-10В). 8 фиксированных скоростей.
 Пропуск 3 резонансных частот.
 Выбор типа логики входных дискретных сигналов (положительная или отрицательная).
 Функция поиска скорости. Автозапуск при сбросе ошибки и при появлении напряжения питания.
 3-х проводное управление. Различные характеристики разгона/торможения.
 Различные типы U/f-характеристики. Широкий набор защитных функций.

  Технические параметры

  Инструкция

Profimaster PM-G [220В, 0.4, 0.75, 1.5 кВт; 380В, 0.4...22 кВт]

Основные функции:

 метод управления: U/F, U/F + компенсация скольжения, векторное  управление без датчика;
 частота ШИМ: 1…15 кГц; класс защиты: IP20;
 дополнительные возможности: RS-485, ModBus-RTU, ПИД-регулирование;
 высокий момент: 150% на 0,5 Гц;
 8 задаваемых фиксированных частот; 3 вырезаемые резонансные частоты;
 2 аналоговых входа (задание 0..20 мА, 0..10 В, ±10 В)
 8 многофункциональных программируемых входов;
 2 многофункциональных программируемых выхода; 1 аналоговый выход (+10 В);
 пуск с подхватом вращающегося двигателя; ручное/автоматическое форсирование момента;
 программное обеспечение для мониторинга и управления.

  Технические параметры

  Инструкция

Profimaster PM-S [380В, 0.75...22 кВт]

 Основные функции:

 Тип инвертора: ШИМ на IGBT-модулях.
 Векторное управление скоростью и моментом
 Несущая частота: от 1 до 15 кГц.
 Класс защиты: IP20.
 Встроенная поддержка ПИД-регулирования
 Задание / Блокирование фиксированных частот.
 3 многофункциональных входа. 2 многофункциональных выхода. Двух-, трехпроводное управление.
 Торможение постоянным током. Встроенный тормозной блок до 7,5кВт.
 Автоматическое форсирование момента.
 Предотвращение блокировки.
 Интеллектуальное программирование режима управления.
 Программное обеспечение для мониторинга и управления.
 Улучшенный алгоритм непрерывного динамического управления.

  Технические параметры

  Инструкция

Profimaster PM-H [380В, 30...220 кВт]

Основные функции:

 Тип инвертора: ШИМ на IGBT-модулях.
 Метод управления: Пространственная векторная ШИМ + компенсация  скольжения.
 Несущая частота: от 2 до 10 кГц.
 Класс защиты: IP00.
 Встроенный русифицированный пульт управления.
 Трехпроводное управление.
 6 многофункциональных входов.5 многофункциональных выходов. 8 задаваемых фиксированных частот. 3 вырезаемые резонансные частоты.
 Аналоговый выход (4-20 мA).
 Пуск с подхватом вращающегося двигателя.
 Торможение постоянным током.
 Программное обеспечение для мониторинга и управления.

  Технические параметры

  Инструкция

[380В, 5.5...450 кВт]

     Новый модельный ряд преобразователей PumpMaster, разработанный исключительно для управления электродвигателями насосов и вентиляторов мощностью от 5,5 до 450 кВт. Функциональный набор поражает количеством инноваций, направленных на достижение одной единственной цели - обеспечение объектов жилищно-коммунального хозяйства бюджетным продуктом, полноценно решающим задачи внедрения энергосберегающих технологий.

  Технические параметры

  Инструкция

     Функции

     Статья - "PumpMaster — универсальный преобразователь частоты"

     Сайт PumpMaster

ProfiMaster PM150

Универсальная общепромышленная серия преобразователей частоты со встроенным ПЛК. Мощность от 2,2 кВт до 160 кВт на напряжение 3 фазы 380-480 В 50/60 Гц

Преобразователь частоты PM150-2S-0.2B-H [220В, 0.2 кВт]

Основные функции:

• Мощность 0,2 кВт на напряжение 220 В
• Закон управления: Векторный 1, Векторный 2, V/f.
• Сертификация: СЕ, ЕАС
• Перегрузочная способность
110% от номинальной в установившемся режиме
150% от номинальной в течение 1 минуты
180% от номинальной в в течение 10 сек
200% от номинальной в в течение 1 сек
• Высокий пусковой момент
• 180% пускового момента при 0.5 Гц (Режим Векторное управление1)
• 180% пускового момента при 0.25 Гц? Режим Векторное управление 2)
• Отклонение напряжения питания 220 В -15% до +20%; 380 В -15% до +30%;
• Частота коммутации 0,7- 16 кГц
• Выходная частота 0-600 Гц с шагом 0,01 Гц
• Тормозной момент от 0% до 150%
• Глубина регулирования 1:200 векторный 2; 1:50 V/f
• Точность поддержания скорости : 0,5% V/f и 0,2% векторный
• Время разгона от 0 до 6000 сек
• Рабочая температура: -10С +40С
• Температура хранения: -20С +70С
• Высота над уровнем моря до 2000 м

  Технические параметры

  Инструкция

Преобразователь частоты PM150-2S-0.4B-H [220В, 0.4 кВт]

Основные функции:

• Мощность 0,4 кВт на напряжение 220 В
• Закон управления: Векторный 1, Векторный 2, V/f.
• Сертификация: СЕ, ЕАС
• Перегрузочная способность
110% от номинальной в установившемся режиме
150% от номинальной в течение 1 минуты
180% от номинальной в в течение 10 сек
200% от номинальной в в течение 1 сек
• Высокий пусковой момент
• 180% пускового момента при 0.5 Гц (Режим Векторное управление1)
• 180% пускового момента при 0.25 Гц? Режим Векторное управление 2)
• Отклонение напряжения питания 220 В -15% до +20%; 380 В -15% до +30%;
• Частота коммутации 0,7- 16 кГц
• Выходная частота 0-600 Гц с шагом 0,01 Гц
• Тормозной момент от 0% до 150%
• Глубина регулирования 1:200 векторный 2; 1:50 V/f
• Точность поддержания скорости : 0,5% V/f и 0,2% векторный
• Время разгона от 0 до 6000 сек
• Рабочая температура: -10С +40С
• Температура хранения: -20С +70С
• Высота над уровнем моря до 2000 м

  Технические параметры

  Инструкция

Преобразователь частоты PM150-2S-0.7B-H [220В, 0.75 кВт]

Основные функции:

• Мощность 0,75 кВт на напряжение 220 В
• Закон управления: Векторный 1, Векторный 2, V/f.
• Сертификация: СЕ, ЕАС
• Перегрузочная способность
110% от номинальной в установившемся режиме
150% от номинальной в течение 1 минуты
180% от номинальной в в течение 10 сек
200% от номинальной в в течение 1 сек
• Высокий пусковой момент
• 180% пускового момента при 0.5 Гц (Режим Векторное управление1)
• 180% пускового момента при 0.25 Гц? Режим Векторное управление 2)
• Отклонение напряжения питания 220 В -15% до +20%; 380 В -15% до +30%;
• Частота коммутации 0,7- 16 кГц
• Выходная частота 0-600 Гц с шагом 0,01 Гц
• Тормозной момент от 0% до 150%
• Глубина регулирования 1:200 векторный 2; 1:50 V/f
• Точность поддержания скорости : 0,5% V/f и 0,2% векторный
• Время разгона от 0 до 6000 сек
• Рабочая температура: -10С +40С
• Температура хранения: -20С +70С
• Высота над уровнем моря до 2000 м

  Технические параметры

  Инструкция

Преобразователь частоты PM150-2S-1.5B-H [220В, 1.5 кВт]

Основные функции:

• Мощность 1,5 кВт на напряжение 220 В
• Закон управления: Векторный 1, Векторный 2, V/f.
• Сертификация: СЕ, ЕАС
• Перегрузочная способность
110% от номинальной в установившемся режиме
150% от номинальной в течение 1 минуты
180% от номинальной в в течение 10 сек
200% от номинальной в в течение 1 сек
• Высокий пусковой момент
• 180% пускового момента при 0.5 Гц (Режим Векторное управление1)
• 180% пускового момента при 0.25 Гц? Режим Векторное управление 2)
• Отклонение напряжения питания 220 В -15% до +20%; 380 В -15% до +30%;
• Частота коммутации 0,7- 16 кГц
• Выходная частота 0-600 Гц с шагом 0,01 Гц
• Тормозной момент от 0% до 150%
• Глубина регулирования 1:200 векторный 2; 1:50 V/f
• Точность поддержания скорости : 0,5% V/f и 0,2% векторный
• Время разгона от 0 до 6000 сек
• Рабочая температура: -10С +40С
• Температура хранения: -20С +70С
• Высота над уровнем моря до 2000 м

  Технические параметры

  Инструкция

Преобразователь частоты PM150-2S-2.2B-H [220В, 2.2 кВт]

Основные функции:

• Мощность 2,2 кВт на напряжение 220 В
• Закон управления: Векторный 1, Векторный 2, V/f.
• Сертификация: СЕ, ЕАС
• Перегрузочная способность
110% от номинальной в установившемся режиме
150% от номинальной в течение 1 минуты
180% от номинальной в в течение 10 сек
200% от номинальной в в течение 1 сек
• Высокий пусковой момент
180% пускового момента при 0.5 Гц (Режим Векторное управление1)
180% пускового момента при 0.25 Гц? Режим Векторное управление 2)
• Отклонение напряжения питания 220 В -15% до +20%; 380 В -15% до +30%;
• Частота коммутации 0,7- 16 кГц
• Выходная частота 0-600 Гц с шагом 0,01 Гц
• Тормозной момент от 0% до 150%
• Глубина регулирования 1:200 векторный 2; 1:50 V/f
• Точность поддержания скорости : 0,5% V/f и 0,2% векторный
• Время разгона от 0 до 6000 сек
• Рабочая температура: -10С +40С
• Температура хранения: -20С +70С
• Высота над уровнем моря до 2000 м

  Технические параметры

  Инструкция

Преобразователь частоты PM150-4T-0.7B-H [380В, 0.75 кВт]

Основные функции:

• Мощность 0,75 кВт на напряжение 380 В
• Закон управления: Векторный 1, Векторный 2, V/f.
• Сертификация: СЕ, ЕАС
• Перегрузочная способность
110% от номинальной в установившемся режиме
150% от номинальной в течение 1 минуты
180% от номинальной в в течение 10 сек
200% от номинальной в в течение 1 сек
• Высокий пусковой момент
• 180% пускового момента при 0.5 Гц (Режим Векторное управление1)
• 180% пускового момента при 0.25 Гц? Режим Векторное управление 2)
• Отклонение напряжения питания 220 В -15% до +20%; 380 В -15% до +30%;
• Частота коммутации 0,7- 16 кГц
• Выходная частота 0-600 Гц с шагом 0,01 Гц
• Тормозной момент от 0% до 150%
• Глубина регулирования 1:200 векторный 2; 1:50 V/f
• Точность поддержания скорости : 0,5% V/f и 0,2% векторный
• Время разгона от 0 до 6000 сек
• Рабочая температура: -10С +40С
• Температура хранения: -20С +70С
• Высота над уровнем моря до 2000 м

  Технические параметры

  Инструкция

Преобразователь частоты PM150-4T-1.5B-H [380В, 1.5 кВт]

Основные функции:

• Мощность 1,5 кВт на напряжение 380 В
• Закон управления: Векторный 1, Векторный 2, V/f.
• Сертификация: СЕ, ЕАС
• Перегрузочная способность
110% от номинальной в установившемся режиме
150% от номинальной в течение 1 минуты
180% от номинальной в в течение 10 сек
200% от номинальной в в течение 1 сек
• Высокий пусковой момент
180% пускового момента при 0.5 Гц (Режим Векторное управление1)
180% пускового момента при 0.25 Гц? Режим Векторное управление 2)
• Отклонение напряжения питания 220 В -15% до +20%; 380 В -15% до +30%;
• Частота коммутации 0,7- 16 кГц
• Выходная частота 0-600 Гц с шагом 0,01 Гц
• Тормозной момент от 0% до 150%
• Глубина регулирования 1:200 векторный 2; 1:50 V/f
• Точность поддержания скорости : 0,5% V/f и 0,2% векторный
• Время разгона от 0 до 6000 сек
• Рабочая температура: -10С +40С
• Температура хранения: -20С +70С
• Высота над уровнем моря до 2000 м

  Технические параметры

  Инструкция

Преобразователь частоты PM150-4T-2.2B-H [380В, 2.2 кВт]

Основные функции:

• Мощность 2,2 кВт на напряжение 380 В
• Закон управления: Векторный 1, Векторный 2, V/f.
• Сертификация: СЕ, ЕАС
• Перегрузочная способность
110% от номинальной в установившемся режиме
150% от номинальной в течение 1 минуты
180% от номинальной в в течение 10 сек
200% от номинальной в в течение 1 сек
• Высокий пусковой момент
180% пускового момента при 0.5 Гц (Режим Векторное управление1)
180% пускового момента при 0.25 Гц? Режим Векторное управление 2)
• Отклонение напряжения питания 220 В -15% до +20%; 380 В -15% до +30%;
• Частота коммутации 0,7- 16 кГц
• Выходная частота 0-600 Гц с шагом 0,01 Гц
• Тормозной момент от 0% до 150%
• Глубина регулирования 1:200 векторный 2; 1:50 V/f
• Точность поддержания скорости : 0,5% V/f и 0,2% векторный
• Время разгона от 0 до 6000 сек
• Рабочая температура: -10С +40С
• Температура хранения: -20С +70С
• Высота над уровнем моря до 2000 м

  Технические параметры

  Инструкция

Преобразователь частоты PM150-4T-4.0B-H [380В, 4 кВт]

Основные функции:

• Мощность 4 кВт на напряжение 380 В
• Закон управления: Векторный 1, Векторный 2, V/f.
• Сертификация: СЕ, ЕАС
• Перегрузочная способность
110% от номинальной в установившемся режиме
150% от номинальной в течение 1 минуты
180% от номинальной в в течение 10 сек
200% от номинальной в в течение 1 сек
• Высокий пусковой момент
180% пускового момента при 0.5 Гц (Режим Векторное управление1)
180% пускового момента при 0.25 Гц? Режим Векторное управление 2)
• Отклонение напряжения питания 220 В -15% до +20%; 380 В -15% до +30%;
• Частота коммутации 0,7- 16 кГц
• Выходная частота 0-600 Гц с шагом 0,01 Гц
• Тормозной момент от 0% до 150%
• Глубина регулирования 1:200 векторный 2; 1:50 V/f
• Точность поддержания скорости : 0,5% V/f и 0,2% векторный
• Время разгона от 0 до 6000 сек
• Рабочая температура: -10С +40С
• Температура хранения: -20С +70С
• Высота над уровнем моря до 2000 м

  Технические параметры

  Инструкция

ProfiMaster PM500

Универсальная общепромышленная серия преобразователей частоты со встроенным ПЛК. Мощность от 2,2 кВт до 160 кВт на напряжение 3 фазы 380-480 В 50/60 Гц

Преобразователь частоты PM500A-4T-160G/185P-H [380-480В, 160/185 кВт]

Основные функции:

• Мощность 160 / 185 кВт на напряжение 3 фазы 380-480 В 50/60 Гц
• Встроенный ПЛК
• Сертификация: СЕ, ЕАС
• Перегрузочная способность
110% от номинальной в установившемся режиме
150% от номинальной в течение 1 минуты
180% от номинальной в в течение 10 сек
200% от номинальной в в течение 1 сек
• Высокий пусковой момент
180% пускового момента при 0.5 Гц (Режим Векторное управление1)
180% пускового момента при 0.25 Гц? Режим Векторное управление 2)
• Частота коммутации 0,7- 16 кГц
• Выходная частота 0-600 Гц с шагом 0,01 Гц
• Тормозной момент от 0% до 150%
• Глубина регулирования 1:200
• Точность поддержания скорости : 0,5% V/f и 0,2% векторный
• Время разгона от 0 до 6000 сек
• Рабочая температура: -10С +40С
• Температура хранения: -20С +70С
• Высота над уровнем моря до 2000 м

  Технические параметры

  Инструкция

Преобразователь частоты PM500A-4T-132G/160P-H [380-480В, 132/160 кВт]

Основные функции:

• Мощность 132 / 160 кВт на напряжение 3 фазы 380-480 В 50/60 Гц
• Встроенный ПЛК
• Сертификация: СЕ, ЕАС
• Перегрузочная способность
110% от номинальной в установившемся режиме
150% от номинальной в течение 1 минуты
180% от номинальной в в течение 10 сек
200% от номинальной в в течение 1 сек
• Высокий пусковой момент
180% пускового момента при 0.5 Гц (Режим Векторное управление1)
180% пускового момента при 0.25 Гц? Режим Векторное управление 2)
• Частота коммутации 0,7- 16 кГц
• Выходная частота 0-600 Гц с шагом 0,01 Гц
• Тормозной момент от 0% до 150%
• Глубина регулирования 1:200
• Точность поддержания скорости : 0,5% V/f и 0,2% векторный
• Время разгона от 0 до 6000 сек
• Рабочая температура: -10С +40С
• Температура хранения: -20С +70С
• Высота над уровнем моря до 2000 м

  Технические параметры

  Инструкция

Преобразователь частоты PM500A-4T-110G/132P-H [380-480В, 110/132 кВт]

Основные функции:

• Мощность 110 / 132 кВт на напряжение 3 фазы 380-480 В 50/60 Гц
• Встроенный ПЛК
• Сертификация: СЕ, ЕАС
• Перегрузочная способность
110% от номинальной в установившемся режиме
150% от номинальной в течение 1 минуты
180% от номинальной в в течение 10 сек
200% от номинальной в в течение 1 сек
• Высокий пусковой момент
180% пускового момента при 0.5 Гц (Режим Векторное управление1)
180% пускового момента при 0.25 Гц? Режим Векторное управление 2)
• Частота коммутации 0,7- 16 кГц
• Выходная частота 0-600 Гц с шагом 0,01 Гц
• Тормозной момент от 0% до 150%
• Глубина регулирования 1:200
• Точность поддержания скорости : 0,5% V/f и 0,2% векторный
• Время разгона от 0 до 6000 сек
• Рабочая температура: -10С +40С
• Температура хранения: -20С +70С
• Высота над уровнем моря до 2000 м

  Технические параметры

  Инструкция

Преобразователь частоты PM500A-4T-090G/110P-H [380-480В, 90/110 кВт]

Основные функции:

• Мощность 90 / 110 кВт на напряжение 3 фазы 380-480 В 50/60 Гц
• Встроенный ПЛК
• Сертификация: СЕ, ЕАС
• Перегрузочная способность
110% от номинальной в установившемся режиме
150% от номинальной в течение 1 минуты
180% от номинальной в в течение 10 сек
200% от номинальной в в течение 1 сек
• Высокий пусковой момент
180% пускового момента при 0.5 Гц (Режим Векторное управление1)
180% пускового момента при 0.25 Гц? Режим Векторное управление 2)
• Частота коммутации 0,7- 16 кГц
• Выходная частота 0-600 Гц с шагом 0,01 Гц
• Тормозной момент от 0% до 150%
• Глубина регулирования 1:200
• Точность поддержания скорости : 0,5% V/f и 0,2% векторный
• Время разгона от 0 до 6000 сек
• Рабочая температура: -10С +40С
• Температура хранения: -20С +70С
• Высота над уровнем моря до 2000 м

  Технические параметры

  Инструкция

Преобразователь частоты PM500A-4T-075G/090P-H [380-480В, 90/110 кВт]

Основные функции:

• Мощность 75 / 90 кВт на напряжение 3 фазы 380-480 В 50/60 Гц
• Встроенный ПЛК
• Сертификация: СЕ, ЕАС
• Перегрузочная способность
110% от номинальной в установившемся режиме
150% от номинальной в течение 1 минуты
180% от номинальной в в течение 10 сек
200% от номинальной в в течение 1 сек
• Высокий пусковой момент
180% пускового момента при 0.5 Гц (Режим Векторное управление1)
180% пускового момента при 0.25 Гц? Режим Векторное управление 2)
• Частота коммутации 0,7- 16 кГц
• Выходная частота 0-600 Гц с шагом 0,01 Гц
• Тормозной момент от 0% до 150%
• Глубина регулирования 1:200
• Точность поддержания скорости : 0,5% V/f и 0,2% векторный
• Время разгона от 0 до 6000 сек
• Рабочая температура: -10С +40С
• Температура хранения: -20С +70С
• Высота над уровнем моря до 2000 м

  Технические параметры

  Инструкция

Преобразователь частоты PM500A-4T-075G/090P-H [380-480В, 55/75 кВт]

Основные функции:

• Мощность 55 / 75 кВт на напряжение 3 фазы 380-480 В 50/60 Гц
• Встроенный ПЛК
• Сертификация: СЕ, ЕАС
• Перегрузочная способность
110% от номинальной в установившемся режиме
150% от номинальной в течение 1 минуты
180% от номинальной в в течение 10 сек
200% от номинальной в в течение 1 сек
• Высокий пусковой момент
180% пускового момента при 0.5 Гц (Режим Векторное управление1)
180% пускового момента при 0.25 Гц? Режим Векторное управление 2)
• Частота коммутации 0,7- 16 кГц
• Выходная частота 0-600 Гц с шагом 0,01 Гц
• Тормозной момент от 0% до 150%
• Глубина регулирования 1:200
• Точность поддержания скорости : 0,5% V/f и 0,2% векторный
• Время разгона от 0 до 6000 сек
• Рабочая температура: -10С +40С
• Температура хранения: -20С +70С
• Высота над уровнем моря до 2000 м

  Технические параметры

  Инструкция

Преобразователь частоты PM500A-4T-045G/055P-H [380-480В, 45/55 кВт]

Основные функции:

• Мощность 45 / 55 кВт на напряжение 3 фазы 380-480 В 50/60 Гц
• Встроенный ПЛК
• Сертификация: СЕ, ЕАС
• Перегрузочная способность
110% от номинальной в установившемся режиме
150% от номинальной в течение 1 минуты
180% от номинальной в в течение 10 сек
200% от номинальной в в течение 1 сек
• Высокий пусковой момент
180% пускового момента при 0.5 Гц (Режим Векторное управление1)
180% пускового момента при 0.25 Гц? Режим Векторное управление 2)
• Частота коммутации 0,7- 16 кГц
• Выходная частота 0-600 Гц с шагом 0,01 Гц
• Тормозной момент от 0% до 150%
• Глубина регулирования 1:200
• Точность поддержания скорости : 0,5% V/f и 0,2% векторный
• Время разгона от 0 до 6000 сек
• Рабочая температура: -10С +40С
• Температура хранения: -20С +70С
• Высота над уровнем моря до 2000 м

  Технические параметры

  Инструкция

Преобразователь частоты PM500A-4T-037G/045P-H [380-480В, 37/45 кВт]

Основные функции:

• Мощность 37 / 45 кВт на напряжение 3 фазы 380-480 В 50/60 Гц
• Встроенный ПЛК
• Сертификация: СЕ, ЕАС
• Перегрузочная способность
110% от номинальной в установившемся режиме
150% от номинальной в течение 1 минуты
180% от номинальной в в течение 10 сек
200% от номинальной в в течение 1 сек
• Высокий пусковой момент
180% пускового момента при 0.5 Гц (Режим Векторное управление1)
180% пускового момента при 0.25 Гц? Режим Векторное управление 2)
• Частота коммутации 0,7- 16 кГц
• Выходная частота 0-600 Гц с шагом 0,01 Гц
• Тормозной момент от 0% до 150%
• Глубина регулирования 1:200
• Точность поддержания скорости : 0,5% V/f и 0,2% векторный
• Время разгона от 0 до 6000 сек
• Рабочая температура: -10С +40С
• Температура хранения: -20С +70С
• Высота над уровнем моря до 2000 м

  Технические параметры

  Инструкция

Преобразователь частоты PM500A-4T-030G/037PB-H [380-480В, 30/37 кВт]

Основные функции:

• Мощность 30 / 37 кВт на напряжение 3 фазы 380-480 В 50/60 Гц
• Встроенный тормозной модуль
• Встроенный ПЛК
• Сертификация: СЕ, ЕАС
• Перегрузочная способность
110% от номинальной в установившемся режиме
150% от номинальной в течение 1 минуты
180% от номинальной в в течение 10 сек
200% от номинальной в в течение 1 сек
• Высокий пусковой момент
180% пускового момента при 0.5 Гц (Режим Векторное управление1)
180% пускового момента при 0.25 Гц? Режим Векторное управление 2)
• Частота коммутации 0,7- 16 кГц
• Выходная частота 0-600 Гц с шагом 0,01 Гц
• Тормозной момент от 0% до 150%
• Глубина регулирования 1:200
• Точность поддержания скорости : 0,5% V/f и 0,2% векторный
• Время разгона от 0 до 6000 сек
• Рабочая температура: -10С +40С
• Температура хранения: -20С +70С
• Высота над уровнем моря до 2000 м

  Технические параметры

  Инструкция

Преобразователь частоты PM500A-4T-022G/030PB-H [380-480В, 22/30 кВт]

Основные функции:

• Мощность 22 / 30 кВт на напряжение 3 фазы 380-480 В 50/60 Гц
• Встроенный тормозной модуль
• Встроенный ПЛК
• Сертификация: СЕ, ЕАС
• Перегрузочная способность
110% от номинальной в установившемся режиме
150% от номинальной в течение 1 минуты
180% от номинальной в в течение 10 сек
200% от номинальной в в течение 1 сек
• Высокий пусковой момент
180% пускового момента при 0.5 Гц (Режим Векторное управление1)
180% пускового момента при 0.25 Гц? Режим Векторное управление 2)
• Частота коммутации 0,7- 16 кГц
• Выходная частота 0-600 Гц с шагом 0,01 Гц
• Тормозной момент от 0% до 150%
• Глубина регулирования 1:200
• Точность поддержания скорости : 0,5% V/f и 0,2% векторный
• Время разгона от 0 до 6000 сек
• Рабочая температура: -10С +40С
• Температура хранения: -20С +70С
• Высота над уровнем моря до 2000 м

  Технические параметры

  Инструкция

Преобразователь частоты PM500A-4T-018G/022PB-H [380-480В, 28,5/22 кВт]

Основные функции:

• Мощность 18,5 / 22 кВт на напряжение 3 фазы 380-480 В 50/60 Гц
• Встроенный тормозной модуль
• Встроенный ПЛК
• Сертификация: СЕ, ЕАС
• Перегрузочная способность
110% от номинальной в установившемся режиме
150% от номинальной в течение 1 минуты
180% от номинальной в в течение 10 сек
200% от номинальной в в течение 1 сек
• Высокий пусковой момент
180% пускового момента при 0.5 Гц (Режим Векторное управление1)
180% пускового момента при 0.25 Гц? Режим Векторное управление 2)
• Частота коммутации 0,7- 16 кГц
• Выходная частота 0-600 Гц с шагом 0,01 Гц
• Тормозной момент от 0% до 150%
• Глубина регулирования 1:200
• Точность поддержания скорости : 0,5% V/f и 0,2% векторный
• Время разгона от 0 до 6000 сек
• Рабочая температура: -10С +40С
• Температура хранения: -20С +70С
• Высота над уровнем моря до 2000 м

  Технические параметры

  Инструкция

Преобразователь частоты PM500A-4T-015G/018PB-H [380-480В, 15/18,5 кВт]

Основные функции:

• Мощность 15 / 18,5 кВт на напряжение 3 фазы 380-480 В 50/60 Гц
• Встроенный тормозной модуль
• Встроенный ПЛК
• Сертификация: СЕ, ЕАС
• Перегрузочная способность
110% от номинальной в установившемся режиме
150% от номинальной в течение 1 минуты
180% от номинальной в в течение 10 сек
200% от номинальной в в течение 1 сек
• Высокий пусковой момент
180% пускового момента при 0.5 Гц (Режим Векторное управление1)
180% пускового момента при 0.25 Гц? Режим Векторное управление 2)
• Частота коммутации 0,7- 16 кГц
• Выходная частота 0-600 Гц с шагом 0,01 Гц
• Тормозной момент от 0% до 150%
• Глубина регулирования 1:200
• Точность поддержания скорости : 0,5% V/f и 0,2% векторный
• Время разгона от 0 до 6000 сек
• Рабочая температура: -10С +40С
• Температура хранения: -20С +70С
• Высота над уровнем моря до 2000 м

  Технические параметры

  Инструкция

Преобразователь частоты PM500A-4T-011G/015PB-H [380-480В, 11/15 кВт]

Основные функции:

• Мощность 11 / 15 кВт на напряжение 3 фазы 380-480 В 50/60 Гц
• Встроенный тормозной модуль
• Встроенный ПЛК
• Сертификация: СЕ, ЕАС
• Перегрузочная способность
110% от номинальной в установившемся режиме
150% от номинальной в течение 1 минуты
180% от номинальной в в течение 10 сек
200% от номинальной в в течение 1 сек
• Высокий пусковой момент
180% пускового момента при 0.5 Гц (Режим Векторное управление1)
180% пускового момента при 0.25 Гц? Режим Векторное управление 2)
• Частота коммутации 0,7- 16 кГц
• Выходная частота 0-600 Гц с шагом 0,01 Гц
• Тормозной момент от 0% до 150%
• Глубина регулирования 1:200
• Точность поддержания скорости : 0,5% V/f и 0,2% векторный
• Время разгона от 0 до 6000 сек
• Рабочая температура: -10С +40С
• Температура хранения: -20С +70С
• Высота над уровнем моря до 2000 м

  Технические параметры

  Инструкция

Преобразователь частоты PM500A-4T-5.5G/7.5PB-H [5,5/7,5 кВт, 380-480В]

Основные функции:

• Мощность 5,5 / 7,5 кВт на напряжение 3 фазы 380-480 В 50/60 Гц
• Встроенный тормозной модуль
• Встроенный ПЛК
• Сертификация: СЕ, ЕАС
• Перегрузочная способность
110% от номинальной в установившемся режиме
150% от номинальной в течение 1 минуты
180% от номинальной в в течение 10 сек
200% от номинальной в в течение 1 сек
• Высокий пусковой момент
180% пускового момента при 0.5 Гц (Режим Векторное управление1)
180% пускового момента при 0.25 Гц? Режим Векторное управление 2)
• Частота коммутации 0,7- 16 кГц
• Выходная частота 0-600 Гц с шагом 0,01 Гц
• Тормозной момент от 0% до 150%
• Глубина регулирования 1:200
• Точность поддержания скорости : 0,5% V/f и 0,2% векторный
• Время разгона от 0 до 6000 сек
• Рабочая температура: -10С +40С
• Температура хранения: -20С +70С
• Высота над уровнем моря до 2000 м

  Технические параметры

  Инструкция

Преобразователь частоты PM500A-4T-7.5G/011PB-H [380-480В, 7,5/11 кВт]

Основные функции:

• Мощность 7,5 / 11 кВт на напряжение 3 фазы 380-480 В 50/60 Гц
• Встроенный тормозной модуль
• Встроенный ПЛК
• Сертификация: СЕ, ЕАС
• Перегрузочная способность
110% от номинальной в установившемся режиме
150% от номинальной в течение 1 минуты
180% от номинальной в в течение 10 сек
200% от номинальной в в течение 1 сек
• Высокий пусковой момент
180% пускового момента при 0.5 Гц (Режим Векторное управление 1)
180% пускового момента при 0.25 Гц? Режим Векторное управление 2)
• Частота коммутации 0,7- 16 кГц
• Выходная частота 0-600 Гц с шагом 0,01 Гц
• Тормозной момент от 0% до 150%
• Глубина регулирования 1:200
• Точность поддержания скорости : 0,5% V/f и 0,2% векторный
• Время разгона от 0 до 6000 сек
• Рабочая температура: -10С +40С
• Температура хранения: -20С +70С
• Высота над уровнем моря до 2000 м

  Технические параметры

  Инструкция

Преобразователь частоты PM500A-4T-4.0G/5.5PB-H [4/5,5 кВт, 380-480В]

Основные функции:

• Мощность 4 / 5,5 кВт на напряжение 3 фазы 380-480 В 50/60 Гц
• Встроенный тормозной модуль
• Встроенный ПЛК
• Сертификация: СЕ, ЕАС
• Перегрузочная способность
110% от номинальной в установившемся режиме
150% от номинальной в течение 1 минуты
180% от номинальной в в течение 10 сек
200% от номинальной в в течение 1 сек
• Высокий пусковой момент
180% пускового момента при 0.5 Гц (Режим Векторное управление1)
180% пускового момента при 0.25 Гц? Режим Векторное управление 2)
• Частота коммутации 0,7- 16 кГц
• Выходная частота 0-600 Гц с шагом 0,01 Гц
• Тормозной момент от 0% до 150%
• Глубина регулирования 1:200
• Точность поддержания скорости : 0,5% V/f и 0,2% векторный
• Время разгона от 0 до 6000 сек
• Рабочая температура: -10С +40С
• Температура хранения: -20С +70С
• Высота над уровнем моря до 2000 м

  Технические параметры

  Инструкция

Преобразователь частоты PM500A-4T-2.2G/4.0PB-H [2.2/4.0 кВт, 380-480В]

Основные функции:

• Мощность 2.2 / 4.0 кВт на напряжение 3 фазы 380-480 В 50/60 Гц
• Встроенный тормозной модуль
• Встроенный ПЛК
• Сертификация: СЕ, ЕАС
• Перегрузочная способность
110% от номинальной в установившемся режиме
150% от номинальной в течение 1 минуты
180% от номинальной в в течение 10 сек
200% от номинальной в в течение 1 сек
• Высокий пусковой момент
• 180% пускового момента при 0.5 Гц (Режим Векторное управление1)
• 180% пускового момента при 0.25 Гц? Режим Векторное управление 2)
• Частота коммутации 0,7- 16 кГц
• Выходная частота 0-600 Гц с шагом 0,01 Гц
• Тормозной момент от 0% до 150%
• Глубина регулирования 1:200
• Точность поддержания скорости : 0,5% V/f и 0,2% векторный
• Время разгона от 0 до 6000 сек
• Рабочая температура: -10С +40С
• Температура хранения: -20С +70С
• Высота над уровнем моря до 2000 м

  Технические параметры

  Инструкция

Сводная таблица параметров преобразователей частоты:

 Высоковольтные преобразователи частоты
